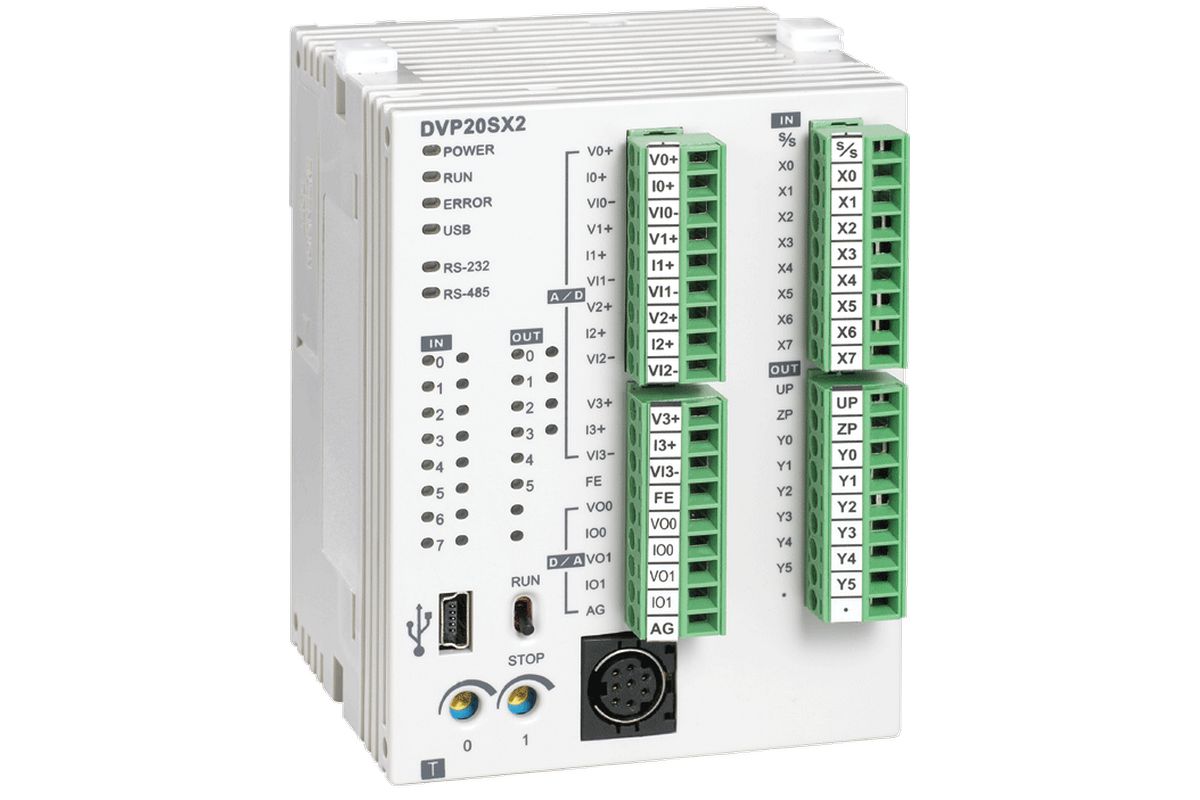

DVP-SX2
Pokročilé PLC s analogovými I/O
16k
480
RS-232, RS-48516k480RS-232, RS-485
Technické parametry
- Kapacita programu: 16 tisíc kroků
- Datová paměť: 10 tisíc word registrů
- Rychlost vykonávání instrukcí: 0,54µs základní (LD) / 3,4µs aplikační (MOV) instrukce
- 8 PNP / NPN vstupů podle zapojení
- 6 relé / NPN / PNP výstupů (podle modelu)
- 4 napěťové / proudové analogové vstupy s rozlišením 12bitů
- 2 napěťové / proudové analogové výstupy s rozlišením 12bitů
- Maximální počet I/O: 480 (max. 13 rozšiřujících modulů)
- Pulzní vstupy (čítače): 2 x 100kHz, 2 x 20kHz a 4 x 10kHz
- Pulzní výstupy: 2 x 100kHz a 2 x 10kHz
- 1 x RS-485 a 1 x RS-232 port s protokolem Modbus ASCII / RTU (též k programování)
- Podpora až 8 levostranných komunikačních modulů (Ethernet, CANopen, DeviceNet, Profibus) a speciálních vysokorychlostních modulů
- Programování v Ladder (LD), Instruction Lists (IL) nebo Sequential Function Charts (SFC)
- Mini USB port pro pohodlnější připojení k PC a programování
Příklady použití
- Dřevoobráběcí stroje;
- pásové pily;
- jednoúčelové stroje;
- plastikářské stroje;
- manipulátory;
- aj.
Fotogalerie
Ke stažení
AH, DVP-S použití instrukce RS (s UPS Delta) 2019_01_15.pdf (0.4 MB)
stahuji...
staženo
AS, DVP-S pulzné riadenie serv + interpolácia 2019_10_15.pdf (0.3 MB)
stahuji...
staženo
AS, DVP-S pulzné riadenie serv + interpolácia.zip (0.3 MB)
stahuji...
staženo
DELTA_IA-PLC_ALL_OM_EN_20190815.pdf (8.7 MB)
stahuji...
staženo
DELTA_IA-PLC_DVP-ES2-EX2-SS2-SA2-SX2-SE-TP_PM_EN_20220412.pdf (14.7 MB)
stahuji...
staženo
DELTA_IA-PLC_DVP-SX2_I_TSE_20230202_.pdf (0.9 MB)
stahuji...
staženo
DELTA_IA-PLC_DVP_TP_C_EN_20210916.pdf (5 MB)
stahuji...
staženo
DVP-S nastavení_PLC_link_2019_03_13.pdf (0.5 MB)
stahuji...
staženo
DVP-S presun word-bit, bit-word 2018_03_23.pdf (0.3 MB)
stahuji...
staženo
DVP-S pripojenie k PLC a nastavenie komunikácie 2017_07_24.pdf (0.6 MB)
stahuji...
staženo
DVP-S pripojenie k PLC a nastavenie komunikácie 2017_07_24.zip (0.1 MB)
stahuji...
staženo
DVP-S vyčítanie hodnoty z teplotných snímačov.zip (0 MB)
stahuji...
staženo
DVP-S vyčítanie hodnôt z teplotných snímačov 2020_10_14.pdf (0.7 MB)
stahuji...
staženo
DVP-S čítanie a zápis vzdialených I-O prip. na module RTU-485 2018_03_26.pdf (0.5 MB)
stahuji...
staženo
Význam obsadenia pamäte u PLC 2020_10_13.pdf (0.6 MB)
stahuji...
staženo
Číslovanie digitálnych vstupov a výstupov v PLC 2020_10_14.pdf (0.3 MB)
stahuji...
staženo
