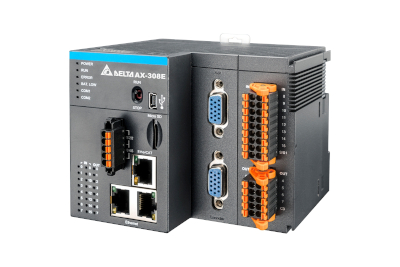

AX-3

PLC pro řízení polohy a pohybu (Motion Control) s programováním v Codesysu

16
16
8/8
Technické parametry
  • PLC nové řady AX s funkcemi řízení polohy a pohybu – motion control
  • Programování v CODESYS
  • Řízení 8 servo os přes EtherCAT se synchronizací 2ms/8os
  • Řízení 4 os pulzně
  • Rozhraní pro 2 inkrementální enkodéry a 1 x SSI port
  • 16 digitálních vstupů PNP/NPN dle zapojení
  • 8 digitálních výstupů NPN (u aktuálního modelu, v plánu i PNP verze)
  • Pružinové svorky s odnímatelnými konektory
  • Vestavěné 2 nezávislé Ethernet porty 10/100/1000Mbit s protokolem Modbus TCP, Ethernet/IP a OPC UA (Server)
  • Port EtherCAT pro řízení serv, měničů a připojení modulů vzdálených I/O
  • Izolované porty RS-232 a RS-485 s protokolem Modbus ASCII/RTU
  • Mini USB a slot na microSD kartu (max. 32GB)
  • 6 kanálů pro rychlé HW čítače o frekvenci až 200kHz
  • 4 kanály pro pulzní řízení serva nebo krokových motorů frekvencí až 200kHz
  • Maximálně 1024 I/O s použitím max. 32 rozšiřujících modulů PLC série AS
  • Programování ve všech jazycích dle IEC61131-3 – LD, CFC, FBD, SFC a ST
  • Programová kapacita 8MB a datová paměť 16MB
